Alat Deteksi Intensitas Curah Hujan

       Dalam artikel kali ini kami membahas tentang intensitas curah hujan. Namun sebelum itu, apa sebenarnya definisi dari curah hujan itu sendiri. Curah hujan atau biasa disebut juga presipitasi adalah jumlah air hujan yang turun pada daerah tertentu dalam waktu tertentu. Curah Hujan juga dapat dikatakan sebagai air hujan yang terkumpul di tempat datar yang tidak menguap, tidak meresap dan tidak mengalir setelah hujan turun. Hujan terbentuk dari kumpulan penguapan uap air (awan) yang jika mencapai titik jenuh akan kembali turun ke bumi.
       Sedangkan apa itu intensitas hujan?  Intensitas curah hujan adalah jumlah curah hujan yang dinyatakan dalam tinggi hujan atau volume hujan tiap satuan waktu, yang terjadi pada satu kurun waktu air hujan terkonsentrasi (Wesli, 2008). Besarnya intensitas curah hujan berbeda-beda tergantung dari lamanya curah hujan dan frekuensi kejadiannya. Intensitas curah hujan yang tinggi pada umumnya berlangsung dengan durasi pendek dan meliputi daerah yang tidak luas. Hujan yang meliputi daerah luas, jarang sekali dengan intensitas tinggi, tetapi dapat berlangsung dengan durasi cukup panjang. Kombinasi dari intensitas hujan yang tinggi dengan durasi panjang jarang terjadi, tetapi apabila terjadi berarti sejumlah besar volume air bagaikan ditumpahkan dari langit. (Suroso, 2006).

        Adapun alat dan bahan yang kami gunakan dalam percobaan ini adalah sebagai berikut :

1.      Software Arduino IDE

2.      Water Sensor

3.      NodeMCU ESP8266

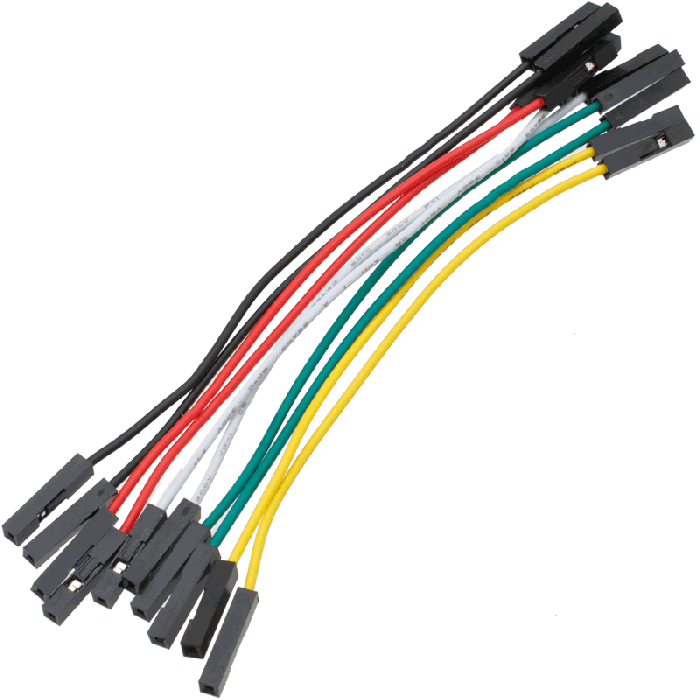

4.    Kabel Jumper Female to Female


5.      Wadah

Adapun perobaaan yang telah dilakukan sebagai berikut :

        Percobaan 1 :

• Melakukan pengujian water sensor menggunakan NodeMCU ESP8266

  Contoh Rangkaian :

Keterangan :

• Pin S/Data dihubungkan ke pin A0
• + atau VCC dihubungkan ke 3v3
• – atau GND dihubungkan dengan GND

  Contoh Program :

               int pinSensor = A0;
            float panjangSensor = 4.0 ;
            void setup() {
               Serial.begin(9600);
               Serial.println("Mengukur Ketinggian Air");
               delay(500);
            }

            void loop() {
               int nilai = analogRead(pinSensor);
               float tinggiAir = nilai * panjangSensor / 1023;
               Serial.print("Tinggi Air = ");
               Serial.print(tinggiAir);
               Serial.println(" cm");
               delay(1000);
            }



           Percobaan 2

• Menghubungkan NodeMCU ke ThingSpeak


                   Sebelum melanjutkan ke percobaan, saya akan sedikit menjelaskan tentang platform apa yang digunakan pada percobaan kali ini. Nah platform yang akan digunakan yaitu ThingSpeak. Apa teman-teman sekalian sudah mengetahui apa itu ThingSpeak?

                   ThingSpeak adalah platform open source Internet of Things (IOT) aplikasi dan API untuk menyimpan dan mengambil data dari hal menggunakan protokol HTTP melalui Internet atau melalui Local Area Network. ThingSpeak memungkinkan pembuatan aplikasi sensor logging, aplikasi lokasi pelacakan, dan jaringan sosial hal dengan update status.

1. Membuat akun di ThingSpeak

• Buka laman ThingSpeak

Tampilan halaman utama

• Klik Get Started For Free

          Isikan alamat Email, lokasi, dan nama, selanjutnya klik Continue.Terlihat seperti gambar     dibawah :

•  Cek kotak masuk pada surel yang telah didaftarkan kemudian klik Verify your email selanjutnya tekan Continue

Kotak masuk pada surel

• Buat User ID dan Password untuk digunakan pada proses Log In

•  Akun berhasil dibuat

2. Membuat Channe

          Selanjutnya yaitu membuat channel untuk project yang akan dikerjakan dengan cara klik New  Channel kemudian isikan nama dan deskripsi project yang akan dibuat kemudian klik Continue, terlihat seperti gambar dibawah

Membuat nama channel

          Proses pembuatan channel untuk project selesai ditandai dengan munculnya halaman untuk melihat tampilan utama data akan disimpan



3. Menjalankan NodeMCU

1.  Sambungkan NodeMCU ke laptop dengan menggunakan kabel micro usb
2.  Download dan install Driver CH340G (USB to TTL)
