Mengukur Intensitas Curah Hujan

Kali ini saya akan menjelaskan bagaimana mengukur intensitas curah hujan dengan memanfaatkan teknologi Internet of Things (IoT). Sebelumya mari kita bahas apa itu intensitas curah hujan. Curah hujan merupakan ketinggian air hujan yang terkumpul dalam tempat yang datar, tidak menguap, tidak meresap, dan tidak mengalir. Di Indonesia, satuan curah hujan yang biasa digunakan yaitu dalam satuan milimeter (mm). Curah hujan dalam 1 (satu) milimeter memiliki arti yaitu dalam luasan satu meter persegi pada tempat yang datar tertampung air setinggi satu milimeter atau tertampung air sebanyak satu liter. Sedangkan yang dimaksud intensitas curah hujan adalah jumlah curah hujan dalam satuan waktu tertentu, yang biasanya dinyatakan dalam mm/jam, mm/hari, mm/tahun, dan sebagainya.
Alat & Bahan

Alat dan bahan yang digunakan dalam eksperimen ini, sebagai berikut:
1. NodeMCU


2. Water Sensor


3. Kabel Jumper


4. Wadah


5. Arduino IDE


6. ThingSpeak

Skema

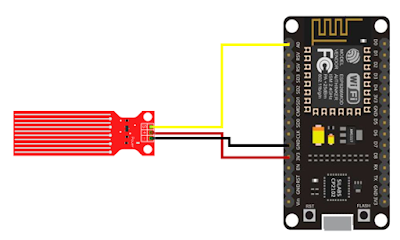

Skema rangkaian alat seperti di bawah ini:
  • Pin S (Data) sensor dihubungkan ke pin A0 NodeMCU
  • Pin + (VCC) sensor dihubungkan ke pin 3V NodeMCU
  • Pin - (GND) sensor dihubungkan ke pin G NodeMCU


Menghubungkan ke ThingSpeak

Sebelum menghubungkan NodeMCU ke ThingSpeak, pastikan bahwa Anda sudah memiliki akun di ThingSpeak. Kalau belum, di bawah ini merupakan langkah-langkah membuat akun ThingSpeak.

1. Buka halaman ThingSpeak di sini kemudian klik Get Started For Free.


2. Masukkan email address, location, first name, dan last name Anda pada kolom yang tersedia kemudian klik Continue.


3. Buka akun email Anda dan lihat pesan Verify Email Address pada inbox Anda kemudian klik Verify your email.


4. Buat user ID dan password sesuai ketentuan kemudian klik Continue dan akun berhasil dibuat.


Setelah akun berhasil dibuat dan masuk, tahap selanjutnya yaitu membuat channel baru seperti di bawah ini.

1. Klik New Channel setelah berhasil sign in.


2. Masukkan kolom isian New Channel seperti pada gambar di bawah ini. Kemudian klik Save Channel.


3. Channel sudah siap digunakan.
